產品詳情

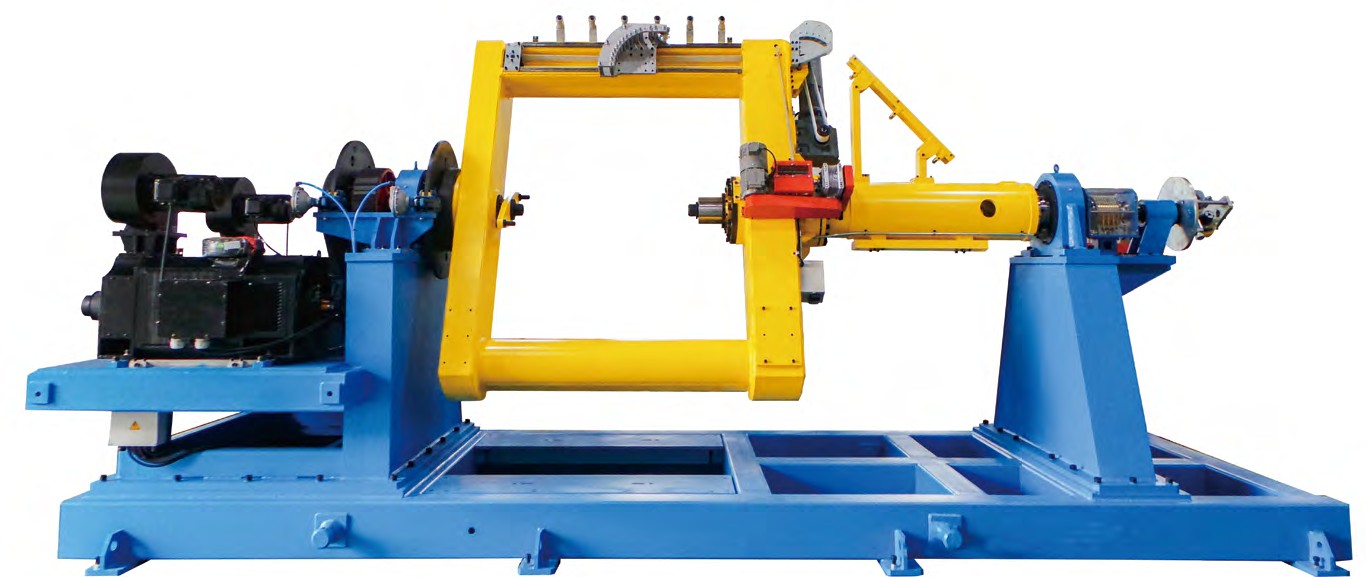

STA-B 單扭機鋼絲鎧裝




? 用于軟銅導體或絕緣電纜成纜,數據、控制以及精密排線。用于鎧裝及屏蔽 電力電纜。

? 使用單絞機可以作為放線 / 收線或者一個單獨的單絞收線機使用,也可兩臺機器同時共線運轉。這種結構類似有兩臺獨立的生產線,確保高效的生產率。

? 可以一次絞合同向電纜或多次絞合反向電纜。

? 高強度及結構緊湊轉子,通過軸承支撐旋轉,固定在機架上。

? 開發叉式懸臂用于線盤直徑從 1250mm 至 2500mm。

? 閉合式搖籃轉子用于線盤直徑從 1250mm 至 2500mm。

? 放線可附有或不附有退扭裝置。

? 單絞機收線直接牽引或附有雙輪牽引與收線機同時使用以滿足高牽引力要求。

? 全范圍包帶頭用于不同規格及性能的塑料帶、銅帶、鋁帶以及鋼帶。

? 線盤上 / 下采用液壓或機械平臺。

? 矢量變頻控制器控制交流電動機。

? 隔音防護安全裝置,以確保低噪音等級。

? 工作區域易于接近,便于操作和維護。

? 螺旋式鎧裝屏蔽設備,放線和收線盤適用于 1250-2500mm。

? 旋轉的放線和收線機纏繞電纜,使電纜旋轉。

? 在收線部分,可以安裝雙牽引,增加收線的張力。供線使用靜盤放線,用來 做銅線或鋁線屏蔽或鋼絲鎧裝。 根據生產工藝要求,可以采用線圈,包裝線,線盤供線。

? 固定的線允許使用線纜整直器。

? 此生產線適用于多種包帶頭。

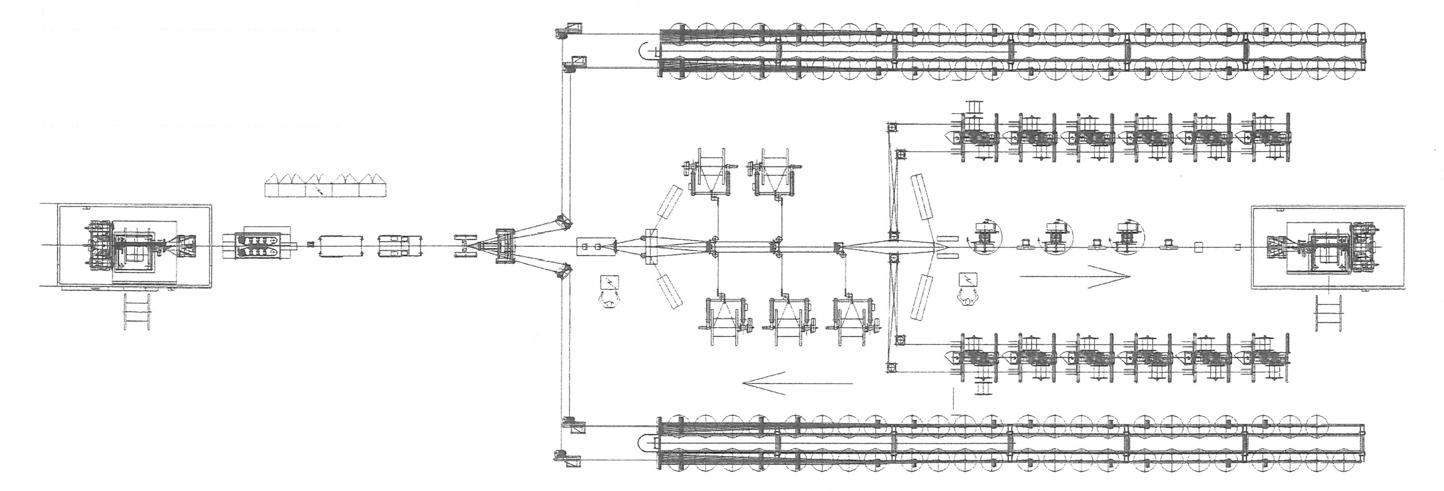

螺旋式成纜機基于單絞機概念,由于具有微小的彎曲度,可以做出更好的大 型線纜結構。放線設計包括用銅線,鋁線或鋼絲的包裝,允許線盤放線。

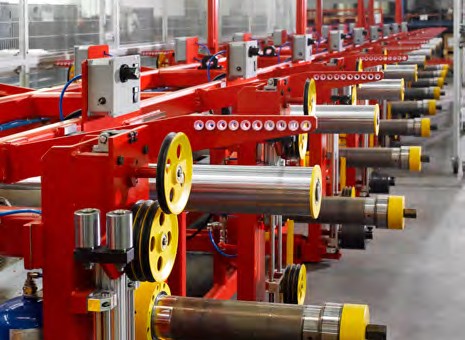

用于鎧裝或屏蔽電纜的放線


放線裝置

線材材質

線材直徑 (mm2)

線材根數上限

單絞收線直徑(mm2)

線圈或框式

銅線 - 軟鋼線

0.8-1.2

50

1250

銅線 - 軟鋼線

0.8-1.6

68

1600

銅線

0.8-2.0

72

1800

軟鋼線

0.8-2.0

72

2000

軟鋼線

0.8-2.0

72

2240

軟鋼線

0.8-2.0

72

2500

機型

線盤直徑(mm)

線盤支撐

搖籃方式

最高轉速(rpm)

最高線速度(m/min)

最大電纜直徑(mm)

STA1250B

?1250

驅動頂針

懸框封閉式

500

150

30

STA1600B

?1600

驅動頂針

懸框封閉式

300

120

35

STA1800B

?1800

驅動頂針

懸框封閉式

200

120

40

STA2000B

?2000

驅動頂針

懸框封閉式

200

120

50

STA2240B

?2240

驅動頂針

懸框封閉式

160

120

60

STA2500B

?2500

驅動頂針

懸框封閉式

160

120

60
