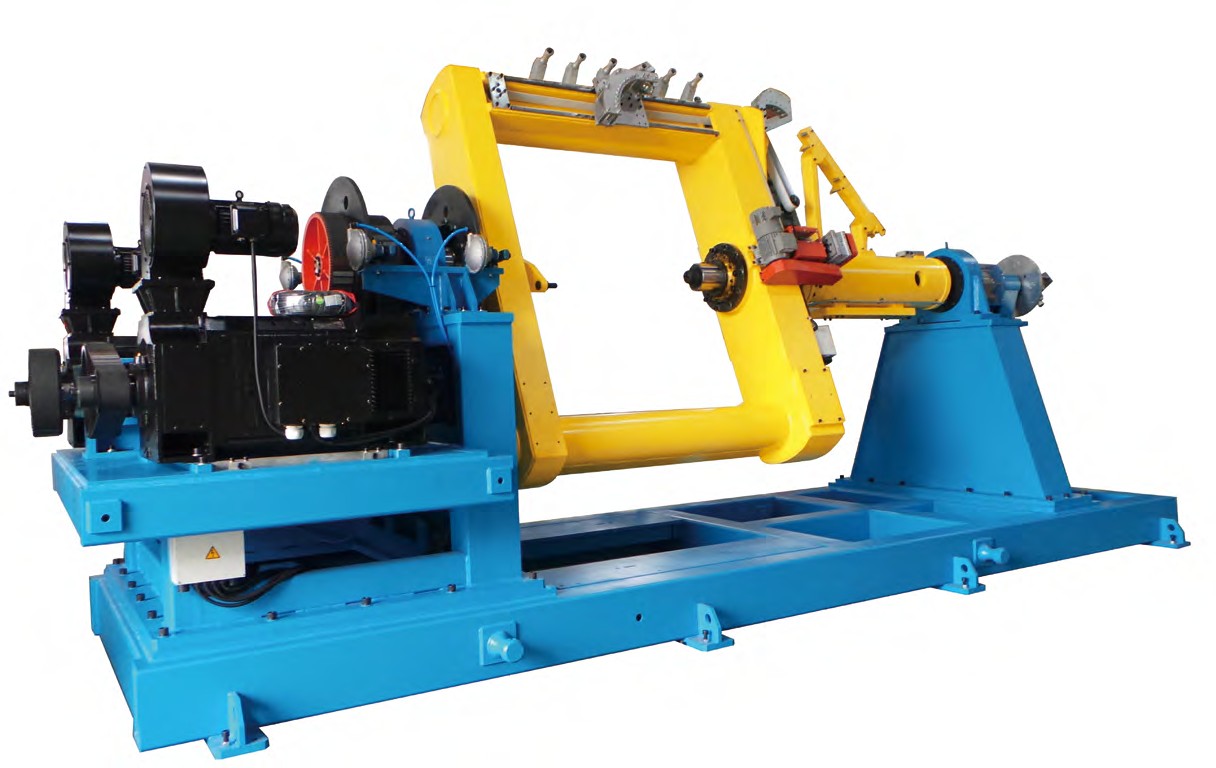

STT-B 單扭串聯成纜機 STA-B 單扭鋼絲鎧裝機
多功能高速單扭成纜機
? 滾輪和大偏離導輪確保產品的品質
? 維護簡單方便
? 易于使用 : 裝卸平臺,液壓頂針,彩色觸摸屏的控制
生產線設計
? 低壓和中壓電纜的成纜
? 控制和儀表電纜的成纜
? 鋼絲鎧裝
? 銅絲屏蔽
特征
? 獨立電機數字控制 :
絞弓旋轉
線盤驅動
排線
? PLC 控制
? 線盤頂針夾緊

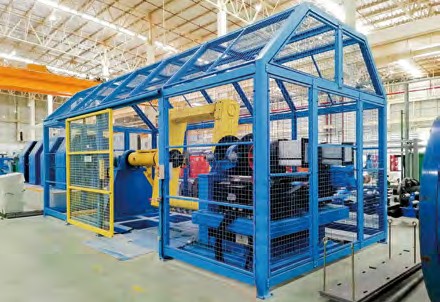

? 液壓升降平臺和設備一體,安裝在隔音罩內
? 操作參數 ( 電纜長度,排線節距,排線極`限 ) 可以在觸摸屏上調節
“一體化生產線”
把單扭放線架用作收線來實現兩條生產線
其他特征
? 從 PLC 上來實現預防性保養的操作
? 帶有報警系統的主軸承溫度傳感器
? 精確的張力傳感器

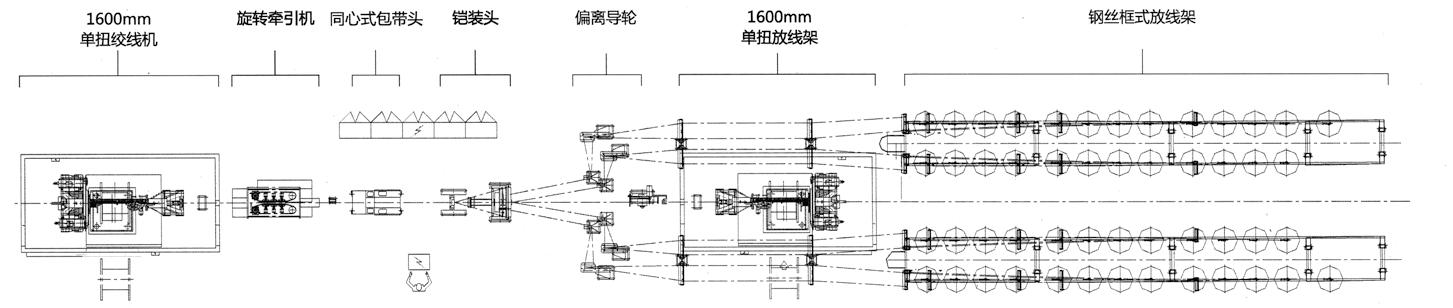

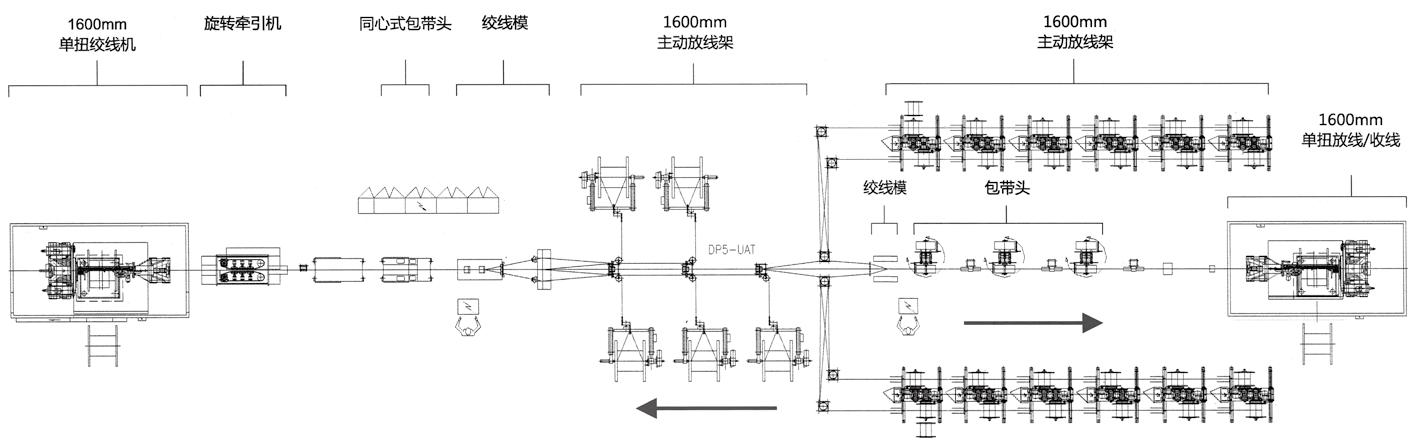

STA-B 鋼絲鎧裝的布局圖
STA-B 鋼絲鎧裝的布局圖
機型 STA-B/STT-B | STT-1250 | STT-1600 | STT-2000 | STT-2200 | STT-2500 |
線盤直徑上限(mm) | ?1250 | ?1600 | ?2000 | ?2200 | ?2500 |
旋轉速度 (tpm) | 500 | 300 | 200 | 200 | 160 |
線速度 (m/min) | 150 | 150 | 150 | 150 | 150 |
線盤重量 (t) | 3.5 | 4.5 | 8 | 8 | 12 |
電纜直徑 (mm) | 30 | 35 | 50 | 50 | 60 |
牽引力 (kg) | 500 | 800 | 1250 | 1250 | 1250 |
